GIA TỐC, VẬN TỐC, ĐỘ DỊCH CHUYỂN VÀ MÁY ĐO RUNG ĐỘNG CẦM TAY WILCOXON MAC 810
Các cảm biến vận tốc dùng cho giám sát tình trạng là các thiết bị đo vận tốc áp điện trạng thái rắn – về cơ bản là các máy đo gia tốc có mạch tích hợp bên trong, mạch này sẽ tạo ra tín hiệu đầu ra tương ứng với vận tốc.
Gia tốc, Vận tốc và Độ dịch chuyển
Gia tốc, vận tốc và độ dịch chuyển là các tích phân, nghĩa là chúng có mối quan hệ toán học xác định. Vận tốc là tốc độ thay đổi của độ dịch chuyển theo thời gian. Gia tốc là tốc độ thay đổi của vận tốc theo thời gian. Mối quan hệ toán học giữa chúng có thể được biểu diễn bằng các phương trình.
Thông thường, các máy đo gia tốc bên trong tạo ra một điện áp đầu ra tỷ lệ với gia tốc trọng trường (g), và 100 mV/g (mili Volt trên mỗi g gia tốc) là giá trị tham chiếu phổ biến. Mặt khác, các cảm biến vận tốc áp điện đo gia tốc và tích hợp bên trong phép đo đó để cho ra vận tốc. Giá trị tham chiếu phổ biến là 100 mV/ips (mili Volt trên mỗi inch trên giây).
Ưu điểm về độ ồn của Cảm biến Vận tốc Áp điện
Nhiều nhà phân tích rung động thường xem xét các tín hiệu rung động theo vận tốc (inch trên giây hoặc ips) để khuếch đại tín hiệu quan tâm. Việc tích hợp bên trong từ gia tốc sang vận tốc vốn đã loại bỏ sự biến dạng do các tín hiệu tần số cao gây ra, cho phép đo rung động tần số thấp tốt hơn.
Cảm biến vận tốc áp điện có thể giảm nhiễu tín hiệu trong nhiều phép đo tần số thấp. Mạch tích hợp khuếch đại tín hiệu tần số thấp và làm suy giảm tín hiệu tần số cao. Điều này làm tăng điện áp đầu ra ở tần số thấp và lọc nhiễu tần số cao. Sự gia tăng điện áp đầu ra ở tần số thấp làm giảm sự đóng góp nhiễu của thiết bị thu thập dữ liệu. Việc lọc vốn có làm giảm sự méo điều biến tương hỗ (washover) xảy ra khi các tín hiệu tần số cao làm quá tải bộ khuếch đại và có thể giảm nhiễu “ski slope” trong một số ứng dụng.
Trong các hệ thống rung động cầm tay truyền thống, thông lệ tiêu chuẩn là chuyển đổi tín hiệu gia tốc sang vận tốc sau khi tín hiệu đến thiết bị đo. Kết quả thường thấy trong dữ liệu này được mô tả là ‘Ski slope’, nơi các tín hiệu tần số thấp bị mất trong quá trình tích hợp. Với một cảm biến vận tốc áp điện được gắn trên máy móc, quá trình xử lý được thực hiện ngay tại điểm thu thập dữ liệu. Có thể kiểm soát toàn bộ quá trình đo và tích hợp ở mức độ cao hơn nhiều và loại bỏ nhiễu bên ngoài ảnh hưởng đến các số đọc được thực hiện bằng các bộ thu thập dữ liệu cầm tay. Không có cáp và không có thiết bị trước khi nó được chuyển đổi, tín hiệu sạch nhất có thể đạt được, trong đó sạch nhất được định nghĩa là lượng nhiễu điện, nhiệt và nhiễu cáp ít nhất trước khi chuyển đổi.
Các Ứng Dụng Giám Sát Tình Trạng cho Cảm Biến Vận Tốc
Cảm biến vận tốc và gia tốc giám sát các lỗi khác nhau.
Vận tốc được sử dụng làm phép đo rung động cho hầu hết các ứng dụng giám sát tình trạng bởi vì vận tốc là chỉ số tổng thể tốt nhất về tình trạng sức khỏe của máy móc đối với cả các bộ phận tốc độ thấp và tốc độ trung bình. Các phép đo vận tốc nắm bắt dải tần số của các lỗi máy móc phổ biến nhất, bao gồm mất cân bằng, lệch trục và lỏng lẻo. Sự thay đổi biên độ vận tốc không xảy ra sớm như gia tốc nhưng có xu hướng tăng theo thời gian để thể hiện tốt hơn tình trạng của máy.
Mức độ va đập được phát hiện bằng gia tốc có thể giảm theo thời gian, ngay cả khi tình trạng máy không được cải thiện. Gia tốc hữu ích cho việc giám sát các va đập mạnh và chấn động, có thể chỉ ra sự mài mòn sớm của vòng bi hoặc thiếu bôi trơn ở bánh răng hoặc vòng bi.

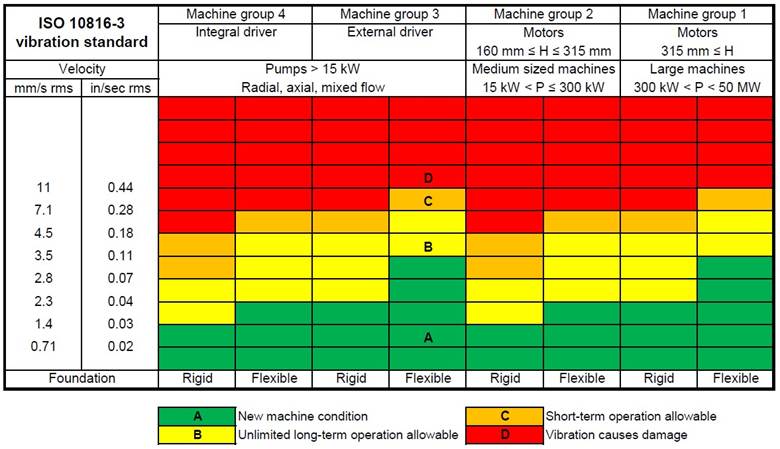

Mặc dù không có ngưỡng được chấp nhận chung cho việc giám sát gia tốc, nhưng các hướng dẫn tiêu chuẩn ISO 10816 tồn tại cho các phép đo rung động vận tốc và có thể được sử dụng để thiết lập ngưỡng.
Cảm Biến Vận Tốc cho Giám Sát Tình Trạng Máy Giấy
Các phớt hơi trong bộ phận sấy của máy giấy có thể bị rò rỉ và tạo ra tiếng ồn tần số rất cao. Tiếng ồn tần số cao này có thể làm quá tải các máy đo gia tốc thông thường và “lấn át” thông tin tần số thấp. Khả năng làm suy giảm các tín hiệu tần số cao của cảm biến vận tốc đảm bảo rằng dữ liệu chất lượng vẫn có thể được thu thập ở những khu vực dễ bị rò rỉ hơi.
Giám Sát Rung Động Bơm bằng Cảm Biến Vận Tốc
Hầu hết các máy bơm hoạt động từ 450 đến 3.600 CPM (7,5 đến 60 Hz) tùy thuộc vào nguồn điện tại chỗ, bộ truyền động và hộp số. Hầu hết các cảm biến rung động đều phù hợp cho các tần số “dải giữa” này. Tuy nhiên, nhiều lỗi hệ thống gây phá hủy xuất hiện ở tần số rất thấp và không dễ phát hiện. Ví dụ:
- Sự xoáy dầu, quất dầu và cọ xát rôto kích thích rung động ở 40 đến 50% tốc độ chạy
- Các lỗi răng bị mòn trên hộp giảm tốc có thể tạo ra tín hiệu dưới 60 CPM (1 Hz)
- Các xung động tăng áp lực gây phá hủy đã được đo dưới 6 CPM (0,1 Hz)
Chuyển động theo gia tốc rất thấp ở các tần số này. Nếu các rung động biên độ thấp được đo gần mức nhiễu điện tử nền của cảm biến (hoặc thiết bị giám sát), sự sai lệch tín hiệu sẽ xảy ra. Phản hồi “dốc trượt tuyết” phổ biến là kết quả của nhiễu điện tử và có thể che khuất thông tin rung động tần số thấp. Cảm biến vận tốc áp điện tối đa hóa độ nhạy rung động tần số thấp đồng thời vẫn giữ được khả năng tần số cao, với tỷ lệ tín hiệu trên nhiễu tốt hơn.
Bơm và đường ống cũng dễ bị các vấn đề xâm thực. Sự sụp đổ của các bọt khí xâm thực tạo ra tiếng ồn tần số rất cao, cũng có thể làm quá tải một máy đo gia tốc. Cảm biến vận tốc cho phép đo hiệu quả rung động bình thường khi có hiện tượng xâm thực nghiêm trọng, cho phép phân biệt giữa tình trạng xâm thực và rung động máy móc thông thường.
Máy đo rung động cầm tay Wilcoxon Mac 810 cho giám sát rung động
Trong bối cảnh công nghiệp hiện đại, việc duy trì sự ổn định và hiệu suất tối ưu của máy móc là yếu tố then chốt để đảm bảo năng suất và giảm thiểu chi phí. Hệ thống giám sát rung động đóng vai trò quan trọng trong việc đạt được mục tiêu này, và Máy đo rung động cầm tay Wilcoxon Mac 810 nổi lên như một giải pháp tiên tiến với nhiều ưu điểm vượt trội.
Máy đo rung động cầm tay Wilcoxon Mac 810 cung cấp khả năng thu thập và phân tích dữ liệu rung động một cách chính xác và đáng tin cậy. Các cảm biến chất lượng cao của Wilcoxon, kết hợp với bộ xử lý mạnh mẽ của Mac 810, cho phép phát hiện sớm những dấu hiệu bất thường dù là nhỏ nhất trong hoạt động của máy móc. Điều này đặc biệt hữu ích trong việc dự đoán các vấn đề tiềm ẩn như mất cân bằng, lệch trục, lỏng lẻo cơ khí, hoặc các vấn đề liên quan đến ổ bi và bánh răng. Nhờ đó, người vận hành có thể lên kế hoạch bảo trì một cách chủ động, thay vì phải đối mặt với những sự cố bất ngờ gây gián đoạn sản xuất.
Lợi ích kinh tế của việc sử dụng Máy đo rung động cầm tay Wilcoxon Mac 810 là không thể phủ nhận. Bằng cách phát hiện và khắc phục sớm các vấn đề, doanh nghiệp có thể tránh được những chi phí sửa chữa lớn do hỏng hóc nghiêm trọng, giảm thiểu thời gian ngừng hoạt động của dây chuyền sản xuất, và kéo dài tuổi thọ của thiết bị. Việc bảo trì theo tình trạng, dựa trên dữ liệu rung động thực tế, hiệu quả hơn nhiều so với bảo trì định kỳ theo thời gian, giúp tối ưu hóa việc sử dụng nguồn lực và giảm chi phí bảo trì tổng thể.
Hơn nữa, Máy đo rung động cầm tay Wilcoxon Mac 810 thường đi kèm với phần mềm phân tích Datamate trực quan và dễ sử dụng, cho phép người dùng theo dõi xu hướng rung động theo thời gian, thiết lập các cảnh báo khi vượt quá ngưỡng cho phép, và tạo báo cáo một cách nhanh chóng. Điều này giúp các kỹ sư và kỹ thuật viên dễ dàng nắm bắt tình trạng sức khỏe của máy móc, đưa ra các quyết định bảo trì kịp thời và chính xác.
Tại Việt Nam, với sự phát triển mạnh mẽ của các ngành công nghiệp, việc áp dụng các công nghệ giám sát rung động tiên tiến như Máy đo rung động cầm tay Wilcoxon Mac 810 ngày càng trở nên quan trọng. Nó không chỉ giúp các doanh nghiệp nâng cao hiệu quả hoạt động mà còn góp phần vào việc xây dựng một nền công nghiệp bền vững và đáng tin cậy.
Trên đây là bài viết GIA TỐC, VẬN TỐC, ĐỘ DỊCH CHUYỂN VÀ MÁY ĐO RUNG ĐỘNG CẦM TAY WILCOXON MAC 810 từ RCMI. Nếu có thắc mắc nào về thiết bị hoặc có nhu cầu tư vấn, báo giá từ RCMI thì liên hệ ngay hotline 0828822922 hoặc email customer@rcmi.com.vn để được hỗ trợ ngay nhé.
