Description

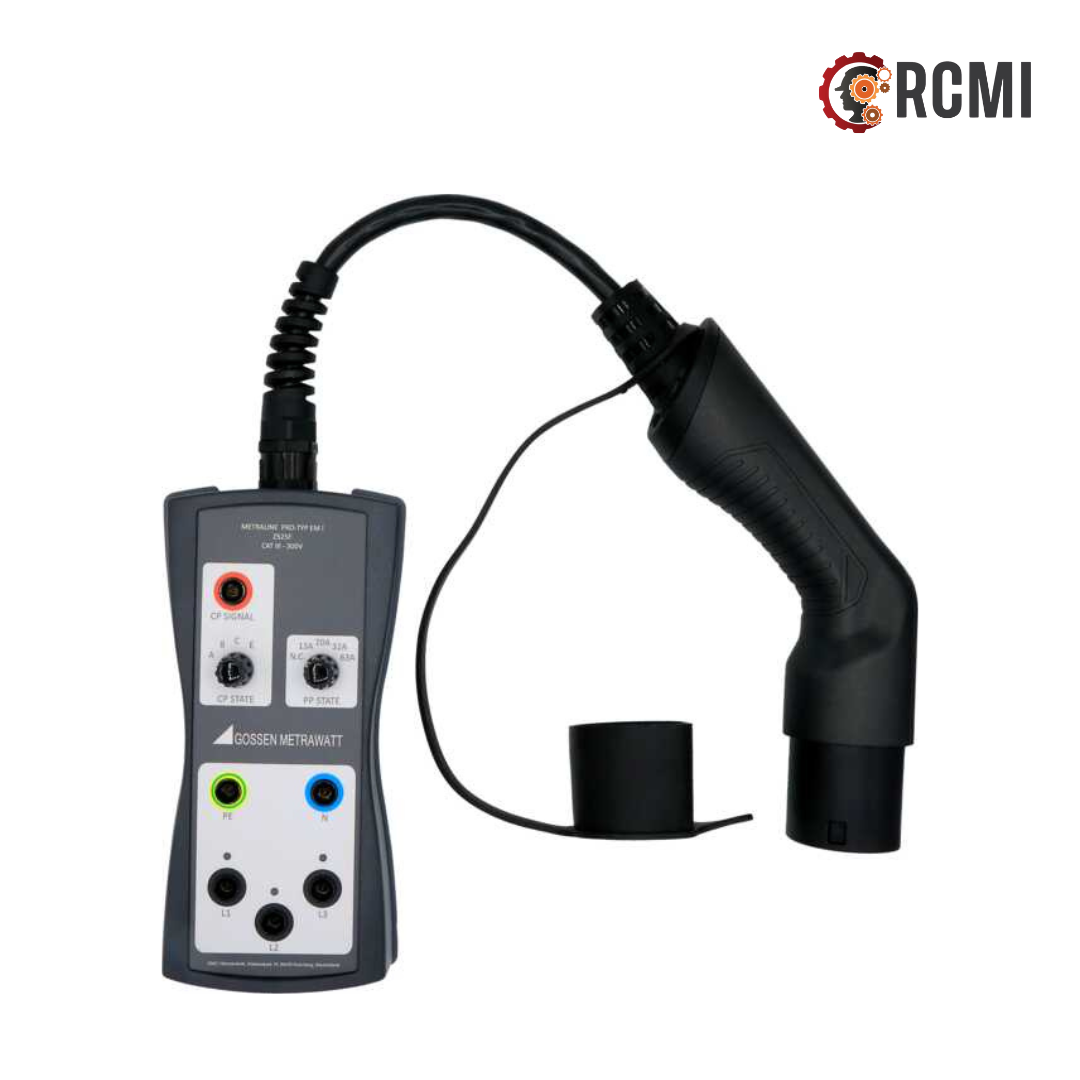

Mô phỏng xe điện (CP)
Trạng thái xe từ A đến E được chọn bằng núm xoay:
- Trạng thái A: Không có xe kết nối
- Trạng thái B: Xe kết nối nhưng chưa sẵn sàng sạc
- Trạng thái C: Xe kết nối và sẵn sàng sạc, không yêu cầu thông gió khu vực sạc
- Trạng thái E: Lỗi: Ngắn mạch giữa CP và PE qua đi-ốt nội bộ
Mô phỏng cáp (PP)
Các mã hóa khác nhau cho cáp sạc 13, 20, 32 và 63 A, cũng như “không có cáp”, được mô phỏng bằng núm xoay.
Các cáp sạc được mô phỏng bằng cách kết nối các điện trở khác nhau giữa PP và PE theo IEC 61851:
- Không có cáp – 0 Ω
- Cáp 13 A – 1.5 kΩ
- Cáp 20 A – 680 Ω
- Cáp 32 A – 220 Ω
- Cáp 63 A – 100 Ω
Mô phỏng lỗi
- Ngắn mạch giữa CP và PE bằng núm xoay
- Hiển thị điện áp pha bằng LED
- Tùy trạm sạc, 1 hoặc 3 pha có thể hoạt động
- Kiểm tra trạm sạc có cáp cố định nhờ đầu thử CP kéo dài
